opis produktu

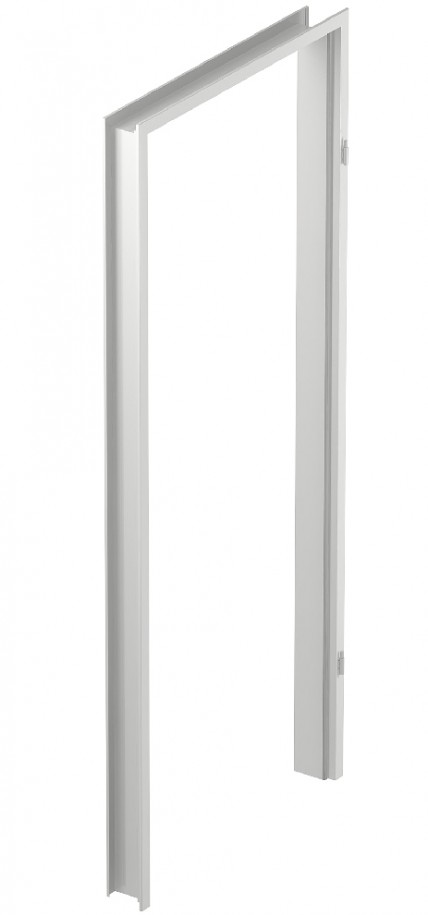

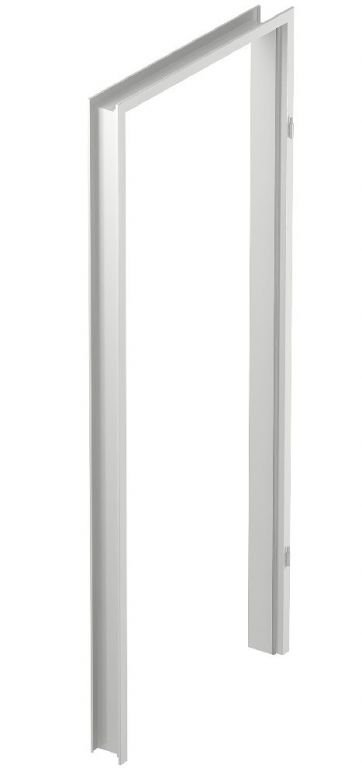

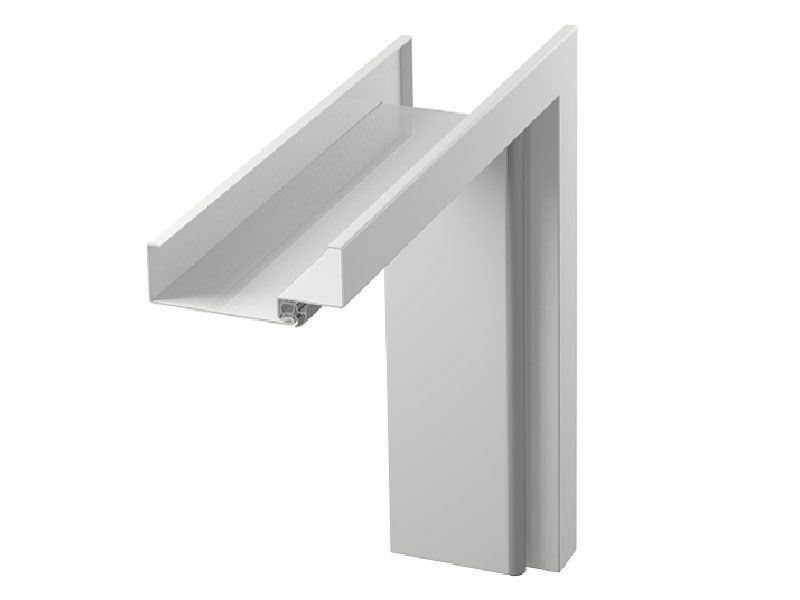

ościeżnica STAŁA METALOWA LUMEN
SYSTEM
- przylgowy
SPECYFIKACJA
- Dedykowana do tafli szklanej LUMEN.
- Ościeżnica wykonana z blachy o grubości 1,5 mm.
- Ościeżnica malowana farbą proszkową. Kolory standard: biały (RAL 9003), czarny (RAL 9005), biały (RAL 9016), szary (RAL 7047), brąz (RAL 8014), beż (RAL 1001), grafit
(RAL 7024). Pozostałe kolory wg palety RAL dostępne za dopłatą - po konsultacji z Działem Handlowym (oprócz metalicznych i perłowych).
OPCJE DODATKOWE
- przystosowanie pod elektrozaczep
- elektrozaczep awersyjny JiS typ 1710-12 AC (w tym blacha zaczepowa)
- elektrozaczep awersyjny BIRA HARTE XS wąski XS12U 12V AC/DC (w tym blacha zaczepowa)
- elektrozaczep awersyjny z wyłącznikiem BIRA HARTE XS wąski XS12UW 12V AC/DC
(w tym blacha zaczepowa) - elektrozaczep rewersyjny BIRA HARTE XS wąski XS12R 12V DC (w tym blacha zaczepowa)
WYMIARY
|
drzwi jednoskrzydłowe
|
||||||
|
SZEROKOŚĆ
|
||||||
|
typ
|
So
|
Sd
|
Sc
|
Ss
|
||
|
"60"
|
681
|
671
|
697
|
617
|
||
|
"70"
|
781
|
771
|
797
|
717
|
||
|
"80"
|
881
|
871
|
897
|
817
|
||
|
"90"
|
981
|
971
|
997
|
917
|
||
|
WYSOKOŚĆ
|
||||||
|
|
Ho
|
Hd
|
Hc
|
Hs
|
||
|
|
2060
|
2055
|
2068
|
2017
|
||
Sd – szerokość drzwi po zewnętrznej stronie ościeżnicy
So – szerokość otworu montażowego
Sc – szerokość całkowita ościeżnicy
Ss - szerokość skrzydła
Hd – wysokość drzwi po zewnętrznej stronie ościeżnicy
Ho – wysokość otworu montażowego
Hc – wysokość całkowita ościeżnicy
Hs - wysokość skrzydła
DODATKOWE INFORMACJE:
- W przypadku ościeżnic wyposażonych w elektrozaczep, konieczne jest zwiększenie otworu montażowego dodatkowo o 5 mm.
Wybierz wzór
stała lumen
KOLORYSTYKA - METALOWE
RAL 9016
RAL 9005
RAL 9003
RAL 8014
RAL 7047
RAL 7024
RAL 1001
